원리 및 기능

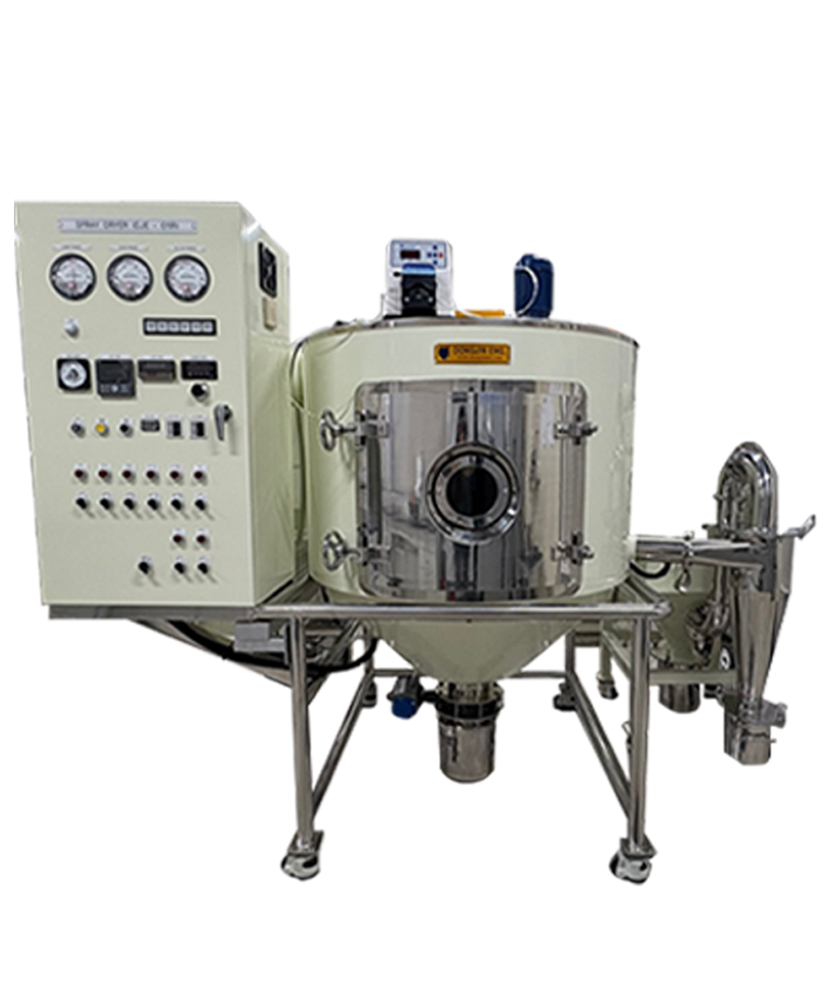

각종 세라믹스, 신소재, 화학, 식품, 의약품 분야에 있어 액상의 슬러리를 고속으로 회전하는 Disc를 이용 미립자 분무 후 열풍과 접촉하여 연속 건조하는 장치로써, 대기를 흡입하여 가열한 고온의 공기를 건조과정에 사용하고 증발된 수증기와 함께 대기 중으로 배출하는 개방형 분무건조기(Open cycle spray dryer)이다.
기기활용
- 구형(spherical) 미세 분말 제조: 용액/슬러리를 분무·건조하여 균일한 미세 입자 생산
- 전구체 용액의 고체화: 금속염, 촉매·배터리 전구체 등을 분말 형태로 전환
- 입도·형상 제어된 입자 합성: 농도·분사압·건조 온도 조절로 균일한 분말 제작
- 열에 민감한 물질의 빠른 건조: 짧은 체류 시간으로 단백질·약물·바이오 시료 등 무분해 건조 가능
- 분산액/콜로이드의 분말화: 나노입자·슬러리·현탁액을 건조 고체로 변환하여 보관·이송 용이
사양
- 수분 증발량: 1~3kg/hr (열풍입구온도 220℃, 출구온도 100℃ 기준) 온도조건에 따라 달라질수 있음
- 원액 분무방식: 고속회전 디스크식 원심분무
- 최대회전수: 15,000rpm
- 사용 디스크: 터빈 타입, 지르코니아 핀, 스테인리스 스틸 디스크
- 열풍과 분무입자 접촉방식: 병류식
- 온도 허용차: ±2℃
- 건조실 크기: Ø1,100mm 내경
- 압축공기: 5~7kg/cm2 , 100Nl/min.
- 설비크기: W 2,700 × D 1,550 × H 2,050mm
- 설비 중량: 1,100kg
